求桩坐标 V3.0

无病毒
  • 软件大小:3.3MB
  • 更新日期:2015-09-16
  • 软件语言:简体中文
  • 软件授权:共享软件
  • 软件评论:0条
  • 官方网站:Home Page
  • 适用平台:WinXP/
【基本介绍】
专门针对公路桥梁,只输入起始点信息、变化点桩、半径(以免出错),就可计算、复核各类连接曲线的桩位坐标,并输出桩位坐标图及表(CAD图形 D:R14WJPM.SCR),由于图完全按比例画反过来又可效对坐标。
-----------------------------------------------------------------------
数据文件输入所求桩号数据详解:
1.所求桩号

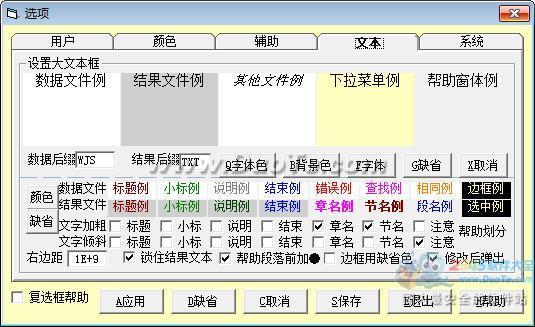

【基本介绍】 专门针对公路桥梁,只输入起始点信息、变化点桩、半径(以免出错),就可计算、复核各类连接曲线的桩位坐标,并输出桩位坐标图及表(CAD图形 D:R14WJPM.SCR),由于图完全按比例画反过来又可效对坐标。 ----------------------------------------------------------------------- 数据文件输入所求桩号数据详解: 1.所求桩号<负为Y轴顺桥向>;墩台方向参考桩号(=0该桩号,<0输方位角);墩台方向与参考桩号交角 (<0左偏)或方位角;与所求桩号偏移距离(<0后);墩块;桩块 2.X坐标(顺墩台方向为正);Y坐标(以墩台方向为基准,逆时针为正,=1E+100 X为至中心线距离) 3.墩台中心线沿路中心切线方向移动垂直距离为<偏移>。 【软件功能】 1.注释符号为";",可加在行首或行中,行首连续出现两个即为标题栏,在标题栏按1,2,3…9或上下键可选取标题。 2.数据文件中每行数据如果未输完整,那么未输部分按缺省值对待;数据之间可用空格或逗号隔开;数组最大上界控制输入数据大小; 数组输入方式:根据数组第一行输入数据个数判断输入方式。 1)依次输入(第一行数据跟要求一致)- 值1,值2,…值n(按顺序全部输入) 例如:输入[数据 数据] 结果[编号 数据 数据] 1.3 2 1 1.3 2 1.3 2 2 1.3 2 4.2 2.5 3 4.2 2.5 2)输变化点(第一行数据比要求多一编号)-值1,值2,…值n,变化点(只输入不同数据),变化点为下一不同值的编号,最后一行变化点值为(总数+1)。 例如:输入[数据 编号] 结果[编号 数据] 1.3 3 1 1.3 2 1.3 (插入) 2.5 5 3 2.5 END 4 2.5 (插入,共4个数) 3)自动输入(第一行数据比要求多两数)-编号,值1,值2,…值n,步长(数据按直线内插)。 例如:输入[编号 数据 增量] 结果[编号 数据] 1 .5 0 1 .5 3 .75 (插入) 5 1 2 5 1 7 1.33 (插入) 9 1.67 (插入) 11 2 2 11 2 3.可设计个性化数据文件、结果文件、其他文件样式。 4.在结果文件中按下[运行或调入]可返回数据文件,按下[复核计算]可快速复核数据。 5.多看图形结果进行校对,调用CAD图形文件(*.SCR)方法:首先打开程序自带"标准图框.dwg"(也可存为图形样板<acadiso.dwt>选新建),打开AUTOCAD菜单"工具(T)"中"脚本文件(R)",选择需输出脚本文件(*.scr)。如果发现图中只有一条直线,放大此直线另一端,便可找到。 6.严禁改动或增加图形选项中的注释、提示。 7.不管打开文件或保存文件,窗口文件名不变;WINDOWS字体最好设成大字体。 8.注册后只供本机使用,同时拥有输出所有CAD图形等更多的功能,请不得反向工程。 只对<求桩坐标.EXE>及结果拥有使用权,还需向其他部分拥有者支付相应费用。 特殊功能 1.不等长查找替换,例:QC(BC,AA) 替换为 WA(AA,AA,BC) 输入 查找框: WJQC(|,|) 替换框: WA(*1,*1,*0) 注释 标志:WJ 分隔符:| 不变部分:*0"BC"、*1"AA" *0-9代表各部分 输入 查找框:WJ|QQ 注释:找出行首为QQ的地方 查找框:WJ|;| 注释:找出注释行 输入 查找框:WJQQ| 注释:找出行尾为QQ的地方 注意 任何不等长查找替换只针对一行 2.计算器,有两种方式,算式计算器更直观,功能更强大。 例如:需计算文中许多数字的正弦值,只需要在式中输Z=SIN(VV),VV代表文中数据,选中数据,点击"计算"即可,以后选中其他数据再点击"计算"又得另外结果。 3.特殊按钮 目的 Ctrl+向右键 将插入点移动到下一个单词的起始处。 Ctrl+向左键 将插入点移动到前一个单词的起始处。 Ctrl+向下键 将插入点移动到下一段落的起始处。 Ctrl+向上键 将插入点移动到前一段落的起始处。 Ctrl+SHIFT+箭头键 突出显示一块文本。 SHIFT+任何箭头键 在窗口或桌面上选择多项,或者选中文档中的文本。 Shift+F10 显示上下文菜单。 Alt+空格键 显示当前窗口的“系统”菜单。 拖动时按CTRL 复制所选项。
[展开全部↓]

重要提示:


尊敬的用户,该软件属于共享(收费)软件,请考虑后进行下载!
