linkboy(图形化编程软件) V4.2官方版

无病毒 无插件
  • 软件大小:251.5MB
  • 更新日期:2020-12-24
  • 软件语言:简体中文
  • 软件授权:国产软件
  • 软件评论:0条
  • 官方网站:0
  • 适用平台:WinAll/
linkboy是一款开源免费的图形化编程仿真平台,通过鼠标交互拖拽快速搭建编程逻辑,拥有所见即所得的可视化界面,独一无二的模拟仿真功能,是开源免费的创客教育神器,适用于中小学开展创客教育!

软件特色


  所见即所得的连接界面
  确保您的实物模块连接和软件界面连线一致, 基于您的界面模块连接, 软件为您打包好全部底层资源
  面向对象/事件触发编程
  基于传感器事件触发的编程方式, 选择合适的指令去控制电子模块, 构建逻辑流程实现作品功能
  独



linkboy是一款开源免费的图形化编程仿真平台,通过鼠标交互拖拽快速搭建编程逻辑,拥有所见即所得的可视化界面,独一无二的模拟仿真功能,是开源免费的创客教育神器,适用于中小学开展创客教育!

软件特色


  所见即所得的连接界面
  确保您的实物模块连接和软件界面连线一致, 基于您的界面模块连接, 软件为您打包好全部底层资源
  面向对象/事件触发编程
  基于传感器事件触发的编程方式, 选择合适的指令去控制电子模块, 构建逻辑流程实现作品功能
  独一无二的模拟仿真功能
  无需下载至硬件, 可直接在软件界面上模拟运行用户的程序流程, 界面仿真直观易懂

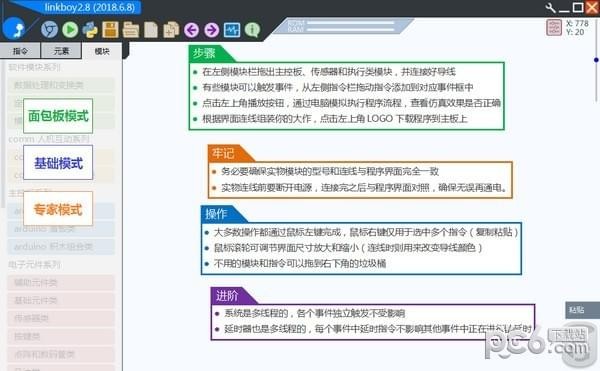

使用方法

  我们首先学习了解linkboy编程软件的使用方式。我们先做一个闪灯程序体验一下。程序效果是arduino主板控制一个LED灯,通过程序逻辑控制LED灯点亮、熄灭,反复不停,实现闪烁效果。

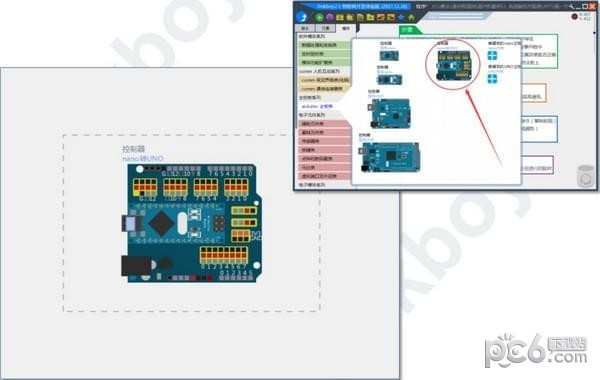

  运行linkboy软件,点击naono-UNO转接板添加到界面

  寻找指示灯模块

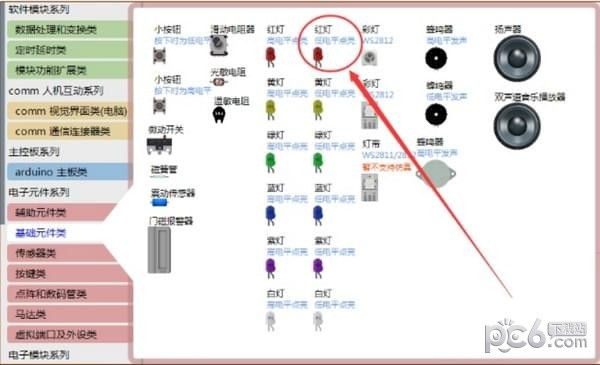

  指示灯模块在电子元件系列里边的基础元件类,共有红黄绿蓝紫和白等6种颜色的指示灯,选择一个指定颜色的灯,鼠标左键点击可以添加到编程界面中

  鼠标左键点击指示灯模块可以添加到编程界面

  寻找限流电阻
  LED指示灯不能直接连接到主板上,需要通过一个限流电阻降低电流。限流电阻在电子元件系列里边的辅助元件类,共有限流电阻和分压电阻两种。鼠标左键点击可以添加到编程界面中

  鼠标左键点击限流电阻可以添加到编程界面

  指示灯模块连线
  指示灯模块拖进来后我们需要把它和主控板连接起来。鼠标放到指示灯模块的端口上,界面会给出提示线条,根据提示线条任意连接即可。

  寻找延时器模块
  我们已经把指示灯模块拖进来并连接好,那么要做一个每秒钟闪烁一次的闪烁灯,我们还需要时间相关的模块。这个时间模块就是延时器,它在软件模块系列里边的定时延时类。鼠标左键点击可以添加到编程界面中

  鼠标左键点击延时器模块可以添加到编程界面

  添加事件框
  我们所需的模块已经全部添加完成,那么接下来就可以开始添加事件框了,只需鼠标点击模块,在弹出的右侧窗口中,选择“初始化”或者“反复执行”。当对应的事件发生时,系统就会执行事件框里边的程序指令。

  编辑程序逻辑
  添加完事件框之后,那么接下来就可以开始添加和编辑指令了。添加指令有三种方法:
  ·通过点击左侧“指令”栏的“模块类功能指令”
  ·点击已存在指令左侧的小箭头会复制出一条相同的指令
  ·通过鼠标右键选中多个指令后,点击软件右侧“备份”按钮可以复制选中的指令

  程序下载验证
  当我们编辑好程序之后,就可以开始硬件搭建了。按照软件里的连线,连接好硬件模块,然后点击软件左上角的LOGO出现一个串口选择框,点击选择带有CH340字样的串口,点击“开始下载”等待进度条走完即完成。

  如果没有CH340串口号出现,一般是电脑上没有安装过USB驱动。请按照下一页步骤装好驱动再开始下载。
  安装驱动
  通常第一次安装和运行linkboy,需要安装驱动才能正常下载程序。点击软件左上角LOGO,在出现的下载框中点击“查看自带驱动",在出现的文件夹中找到如图的CH340驱动程序,双击出现界面后,点击“安装”按钮,稍等片刻弹出“驱动安装完成”即可。如果安装失败,请查看电脑配置(32位,64位)及操作系统版本,上网搜索相对应的CH340驱动安装。
