  WinFIG(CAD矢量图形编辑器)是一款CAD的矢量图编辑软件,通过WinFIG能够轻松的组成工程图,并且支持快速打印,软软件也支持对CAD文件的转换导出,有需要的可以下载使用。

功能介绍


  使用椭圆,圆,多边形,样条曲线,圆弧,箭头,图像,文本对象组成工程图


  用斜接,圆形或斜角连接绘制实线,虚线或虚线


  使用颜色和图案


  通过移动,拉伸,翻转,对齐来操纵图形


  创建复合对象


  将对象排列在

  WinFIG(CAD矢量图形编辑器)是一款CAD的矢量图编辑软件,通过WinFIG能够轻松的组成工程图,并且支持快速打印,软软件也支持对CAD文件的转换导出,有需要的可以下载使用。

功能介绍

  使用椭圆,圆,多边形,样条曲线,圆弧,箭头,图像,文本对象组成工程图

  用斜接,圆形或斜角连接绘制实线,虚线或虚线

  使用颜色和图案

  通过移动,拉伸,翻转,对齐来操纵图形

  创建复合对象

  将对象排列在不同的层中以控制它们重叠的顺序

  对几何使用网格和磁体以及约束(例如,仅创建与LaTeX兼容的线)

  JavaScript的脚本接口

  导出到框,CGM,DXF,EMF,史诗,ge,GIF,IBMGL,dxf,JPEG,LaTeX,地图,MetaFont,MetaPost,PCX,PDF,pic,pictex,PNG,(封装的)PostScript,ppm,pstex,PSTricks ,shape,sld,SVG,tk,TikZ等

  智能链接以支持图表技术,即用于在节点之间创建连接。

常见问题

  1、如何打印?

  WinFIG没有内置打印。您必须将图形导出为可打印的格式。您可以导出为PDF,PostScript,LaTeX ...

  这主要取决于您是否使用LaTeX格式的texxt对象。如果您不使用LaTeX,则可以简单地导出为PDF并打印PDF。您的计算机上需要GhostScript。

  如果您使用的是LaTeX,则可以在PDF / PS / EPS导出中选中“使用LaTeX渲染LaTeX格式的文本”复选框。为此,您需要在计算机上使用GhostScript和LaTeX。

  您也可以使用pstex或pdftex进行导出,并将导出的文件包含在自己的LaTeX文档中并进行打印。

  2、如何结合WinFIG和LaTeX?

  有几种方法。最推荐使用PSTeX或PSTricks导出。

  3、如何包含LaTeX公式?

  如果在WinFIG中为LaTeX公式创建文本对象,则必须注意“ LaTeX”标志。激活文本工具后,这是右侧工具栏中的一个按钮。

  如果未设置LaTeX标志,则会转义一些字符,例如,将“ $ just_a_test”导出为“ \ $ just \ _a \ _test”,这适合LaTeX文本正确输出特殊字符,但是如果要输入公式,$和其他一些字符不能转义。因此,为公式设置LaTeX标志。

  LaTeX标志可防止转义_或$等字符。然后,您可以像在LaTeX文档中一样输入公式,例如,当您从Latex文件创建dvi文件时,$(x_i)^ 2 $将创建一个带有下标i和上标2的公式。

  4、如何使用PSTeX或PDFTeX创建LaTeX文件?

  您可以将PostScript,LaTeX与PSTeX或PDFTeX导出混合使用。以下说明了PSTeX的必要步骤,但它与PDFTeX类似。

  PSTex导出从一个FIG文件中创建了两个文件,一个带有后缀pstex_t,一个带有后缀ps(对于PDFTeX导出,则为pdftex_t和pdf)。

  示例:如果有文件foo.fig,则将获得文件foo.pstex_t和foo.ps,其中PS文件包含图形部分的PostScript代码,而pstex_t文件包含文本对象的LaTeX代码(带有“ LaTeX”的代码) ”标志)。pstex_t文件还包含PostScript文件的include伪指令,如下所示:

  \ begin {picture}(0,0)%

  \ includegraphics {foo.ps}%

  \ end {picture}%

  您仍然必须在LaTeX文档中引用pstex_t文件。一个最小的LaTeX文件可能像这样:

  \ documentclass [11pt] {article}

  \ usepackage {颜色}

  \ usepackage {graphicx}

  \ begin {document}

  \ input {foo.pstex_t}

  \ end {document}

  5、我导出的PostScript或pdf文件不包含LaTeX格式的文本。

  PS和PDF导出不应用LaTeX处理。这就是为什么LaTeX文本使用原始LaTeX语法显示的原因。要获取具有LaTeX格式的PS或PDF文件,您需要使用pstex或pdftex导出,将生成的pstex_t(或pdftex_t)文件导入到主LaTeX文档中,并通过Latex(和dvips)或pdflatex运行主文档。WinFIG包含一个便捷功能,可即时创建主文档并执行所有必要步骤。

  对于PostScript:选择PostScript导出并设置复选框“使用LaTeX呈现LaTeX格式的文本”。

  对于EPS:选择EPS导出,然后选中“使用LaTeX渲染LaTeX格式的文本”复选框。

  对于PDF:选择PDF导出,然后选中“使用LaTeX渲染LaTeX格式的文本”复选框。如果希望将输出裁剪到其内容,请参见以下问题。

  您可以通过单击“编辑TeX信封”按钮来编辑临时主文档。

  6、我无法从WinFIG导出任何文件。

  检查是否在桌面上拖动了WinFIG.exe。在这种情况下,WinFIG不再位于与fig2dev.exe相同的文件夹中,该文件在导出文件时被调用。如果是这种情况,请将WinFIG.exe放回其文件夹中,然后创建一个快捷方式。Windows帮助中有一个名为“在桌面上放置快捷方式”的帮助主题。

  7、在WinFIG中,使用Xfig使用公制单位(cm)创建的图形要小一些。

  图式图基于1200 dpi存储坐标。输入设备(屏幕)自然会使用较小的分辨率,即80 dpi。因此,WinFIG / Xfig必须将鼠标单击从显示分辨率转换为更高的文件分辨率。Xfig使用不同的显示分辨率,具体取决于所使用的单位。如果该图使用英制(英寸),则假定输入设备具有固定的80 dpi。

  如果该图使用公制单位,则假定输入设备的分辨率为76.2 dpi,但两者的转换为1200 dpi相同。

  示例:如果使用“英寸”绘制4cm长的线,则得到p1(0,0)p2(1890,0):

  4cm == 1.575in == 1890像素在1200 dpi下

  当您使用公制单位绘制同一条线时,该线从p1(0,0)延伸到p2(1800,0),这是不正确的。第二个坐标小80 / 76,2倍:1890 /(80 / 76,2)=1800。我认为这是一个错误。

  Xfig显示或导出度量标准图形时,它会按80 / 76.2 = 1.0499的比例放大以获得正确的坐标。

  WinFIG从图形驱动程序动态获取显示分辨率,并将该分辨率用于两个单位,即80 dpi或96 dpi。因此,它为两个单位生成正确的坐标。我的Windows版本的fig2dev不会将指标坐标与1.0499相乘。如果要使用它来转换Xfig创建的度量图形,则必须使用-m 1.0499选项。

  在Xfig和WinFIG之间交换文件:

  使用英制单位的图纸没有问题

  Xfig创建的度量标准图形必须按1.0499进行缩放才能在WinFIG中获得正确的尺寸。使用英制单位更容易从Xfig保存。

  如果使用公制单位从WinFIG中保存,则可以在将文件加载到Xfig中之前,编辑FIG文件并用英制(第4行)替换公制。这将阻止Xfig将图形缩放80 / 76,2

  在Windows上使用fig2dev转换图形:

  使用英制单位的图纸没有问题

  Xfig创建的度量图形必须使用“ -m 1.0499”放大

  WinFIG创建的度量图形没有问题

  您可以仅使用英制单位来避免所有麻烦。

软件简介

它基于我之前的称为AmiFIG的Amiga程序。目的不只是复制或克隆Xfig。我试图改善用户界面,因此经验丰富的Xfig用户可能会意识到外观并不相同,并且某些功能会有所不同。更改了处理方式以支持2键鼠标。…顺便说一句,我认为这更有用。

就像XFig一样,WinFIG能够在文本中使用LaTeX语法以及将其导出到PSTricks,将PostScript或PDF嵌入LaTeX或产生纯LaTeX输出的能力已在学术用户中非常流行。因此,有很多选择可以使WinFIG适应LaTeX环境,但是当然不限于此。

我还没有考虑到所有功能,但是它已经非常有用。因此,享受并享受乐趣。

[展开全部↓]

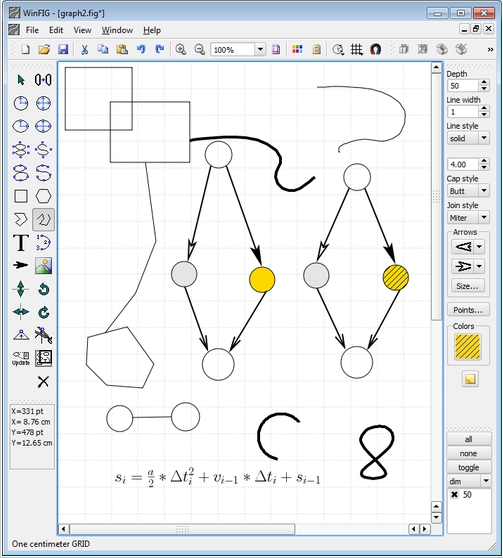

软件截图
