利用CAXA构件库,绘制CAD构件图形

8.6分
出处:网络 时间:2009-11-17

您可能感兴趣的话题: CAXA

核心提示: 针对机械设计中频繁出现的构件图形比如工装夹具、倒角、孔槽等,电子图板提供完整的构件库。

       针对机械设计中频繁出现的构件图形比如工装夹具、倒角、孔槽等,电子图板提供完整的构件库。这是一种新的二次开发模块的应用形式,它的功能使用更直观,不仅有功能说明等文字说明,还有图片说明,更加形象。在使用过程中通过电子图板自动载入,不需要应用程序管理器进行加载和卸载,不需要对话框进行交互,通过立即菜单即可操作应用。其功能可任意组合分类并可通过二次开发手段无限扩充。



下载地址:    CAXA电子图板

       单击【绘图】主菜单【构件库】处对应子菜单上的按钮;单击【常用】功能区选项卡【基本绘图】面板上利用CAXA构件库,绘制CAD构件图形按钮处的【构件库】。

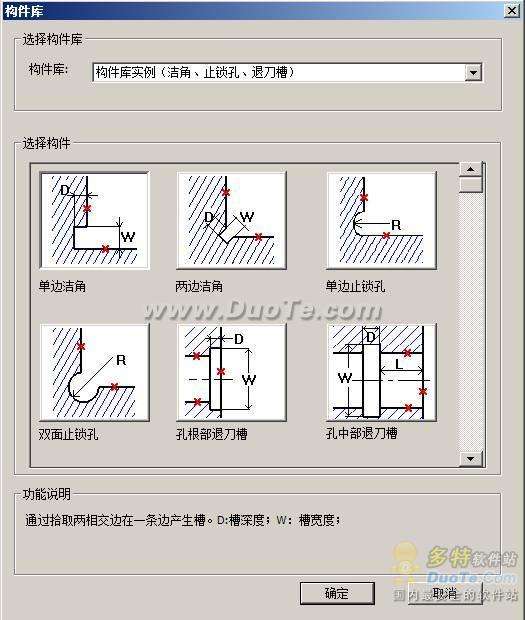

       构件库的对话框如图1所示。

利用CAXA构件库,绘制CAD构件图形


图1 构件库子菜单


       点击对话框上对应按钮即可执行构件库的各种命令。只需输入对应数值即可获得所需的结构。也可以输入键盘命令执行各种命令,也可以输入键盘命令执行各种命令,具体如下:
(1)洁角、止锁孔、退刀槽
单边洁角:concs
双边洁角:concd
单边止锁孔:conch
双边止锁孔:conci
孔根部退刀槽:conce
孔中部退刀槽:concm
孔中部圆弧退刀槽:conca
轴端部退刀槽:conco
轴中部退刀槽:concp
轴中部圆弧退刀槽:concq
轴中部角度退刀槽:concr


(2)润滑槽
径向轴承润滑槽1:conla
径向轴承润滑槽2:conlb
径向轴承润滑槽3:conlc
推力轴承润滑槽1:conlh
推力轴承润滑槽2:conli
推力轴承润滑槽3:conlj
平面润滑槽1:conlo
平面润滑槽2:conlp
平面润滑槽3:conlq
平面润滑槽4:conlr


(3)滚花、圆角或倒角
滚花:congg
圆角或倒角:congc


(4)砂轮越程槽
磨外圆:Conro
磨內圆:Conri
磨外端面:Conre
磨內端面:Conrf
磨外圆及端面:Conra
磨內圆及端面:Conrb
平面:Conrp
V型:Conrv
燕尾导轨:Conrt
矩形导轨:Conrr
