AutoCAD三维建模之弧叉形十字螺丝刀头制作

7.3分
出处:中国教程网 时间:2011-10-13

您可能感兴趣的话题: AutoCAD

核心提示:本例为AutoCAD三维建模实例教程,介绍如何运用CAD绘制弧叉形十字螺丝刀头,教程网论坛中已经有了几种十字形螺丝刀口的画法,都以直形体差集为主,在下的螺丝刀口为弧形,实际市面上以弧形为主,作者在本文中采用了另 ...

  教程网论坛中已经有了几种十字形螺丝刀口的画法,都以直形体差集为主,在下的螺丝刀口为弧形,实际市面上以弧形为主,本人经过考虑,采用了另类的方法,得出弧叉形十字形螺丝刀口。

  友情提醒,本画法也不是千真万确,仅代表个人观点。会有一些问题网友参与探讨,本人欢迎,本画法只是抛砖引玉,希望有更好画法出现。先上个成形图。

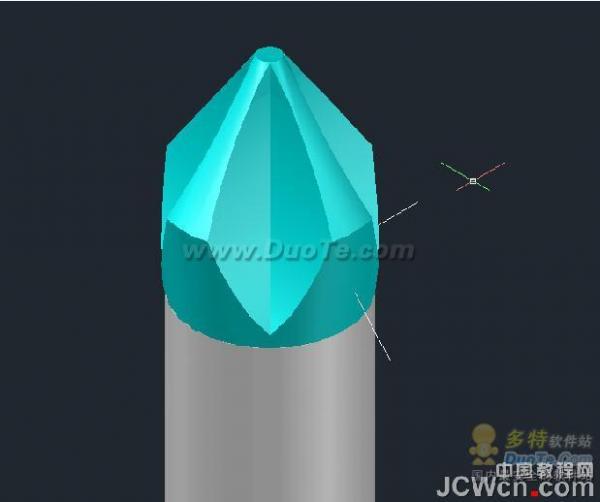

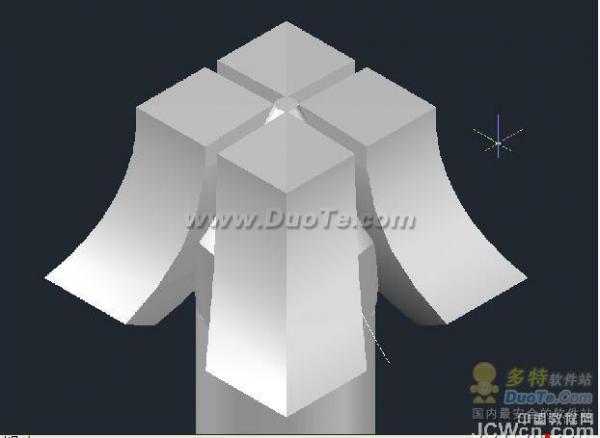

  最终效果:

<aAutoCAD三维建模之弧叉形十字螺丝刀头制作 src="https://img5.duote.com/duoteimg/techImg/201110/duote_18_08-40-58.jpg" width=622 height=405>

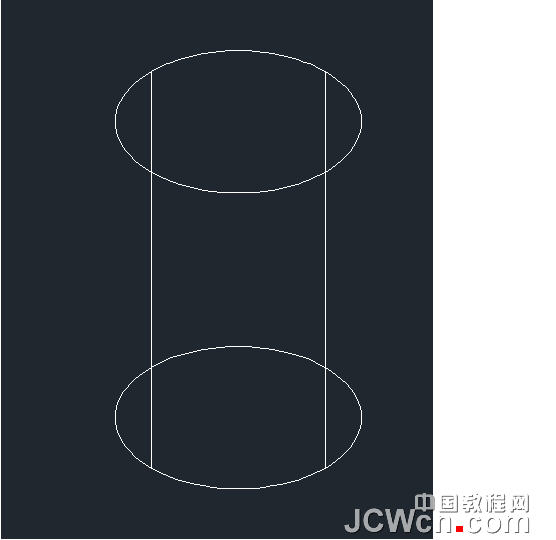

  一、画一圆柱体。

AutoCAD三维建模之弧叉形十字螺丝刀头制作

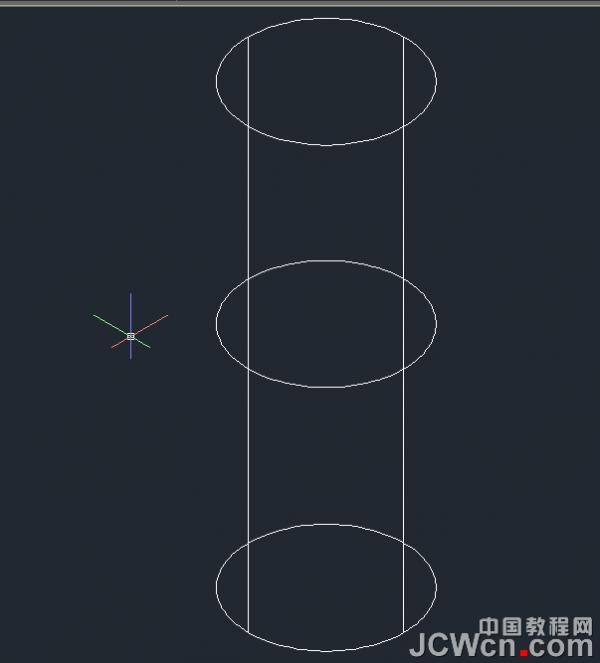

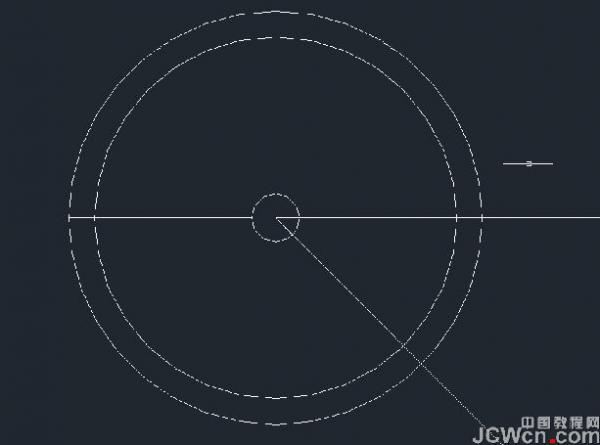

  二、在圆柱体上再画一圆柱体。

AutoCAD三维建模之弧叉形十字螺丝刀头制作

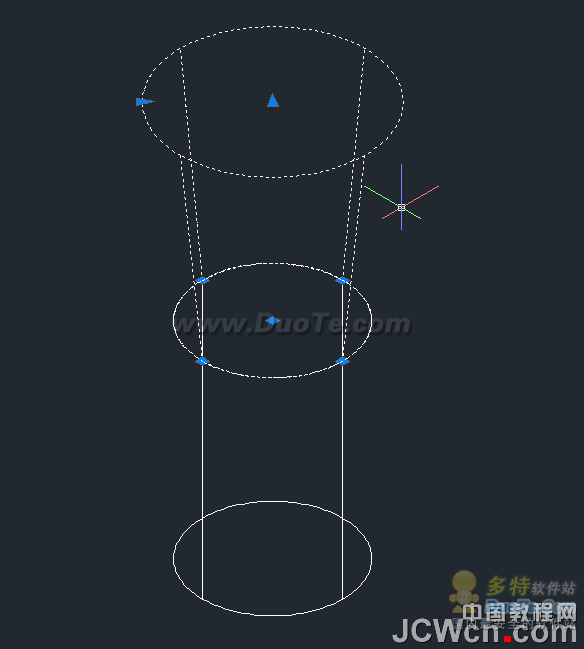

  三、将上圆柱体拉成倒锥台形

AutoCAD三维建模之弧叉形十字螺丝刀头制作

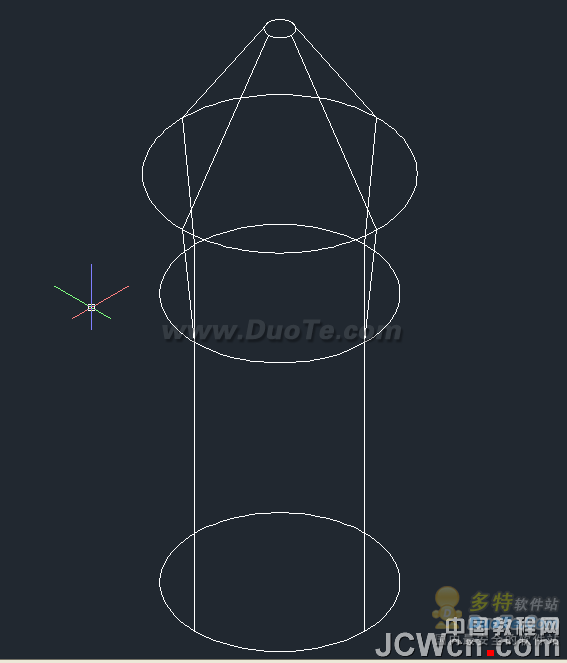

  四、在之上做一个反扣的倒锥台形,做法同上。

AutoCAD三维建模之弧叉形十字螺丝刀头制作

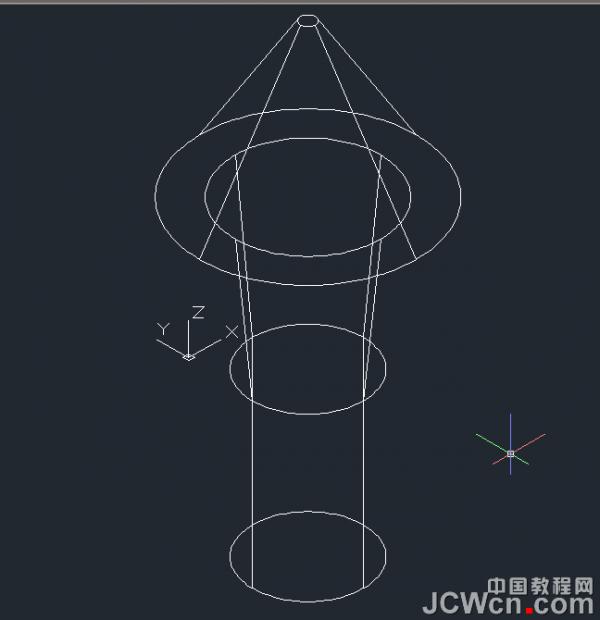

  五、将最上面的倒锥台向下移动,与下圆锥台干涉成初始螺丝刀锥头。

AutoCAD三维建模之弧叉形十字螺丝刀头制作
