浩辰CAD教程机械之实际功能应用

6.0分
出处:网络 时间:2011-11-23

您可能感兴趣的话题: 浩辰CAD

核心提示:浩辰CAD机械软件是浩辰CAD研发的一款专门应用于机械设计的专业软件,其提供了专门针对机械设计的功能,能够让设计师更加方便的进行图纸的绘制,减少绘图的时间,提高工作的效率。下面笔者根据自己的实际经验就其几项实际功能应用做一个讲解。

  浩辰CAD机械软件是浩辰CAD研发的一款专门应用于机械设计的专业软件,其提供了专门针对机械设计的功能,能够让设计师更加方便的进行图纸的绘制,减少绘图的时间,提高工作的效率。下面笔者根据自己的实际经验就其几项实际功能应用做一个讲解。

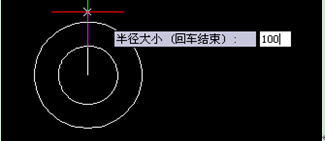

  1.已知圆心画圆、系列圆,

  在浩辰CAD机械软件中,绘图工具中的功能能够为设计师提供简单快捷的绘图方式,如已知圆心画圆——我们可以把在同一圆心下的圆通过输入圆的半径来依次添加所要绘制的圆,而不需要像以前那样重复画圆的操作。

浩辰CAD教程机械之实际功能应用

图1

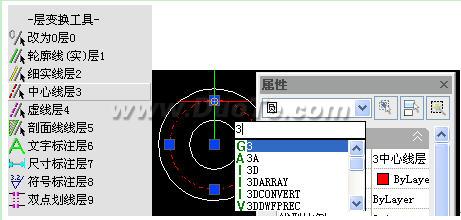

  2.图层功能

  在绘制图形时,我们都需要通过不同的图层来满足不同的绘制需求。浩辰CAD机械软件的“辅助工具--图层变换工具”功能提供了多种图层样式,并支持自定义图层样式,能够充分满足绘制需求。如在下图中,我们把直线通过图层变换工具变成了中心线:

浩辰CAD教程机械之实际功能应用

图2

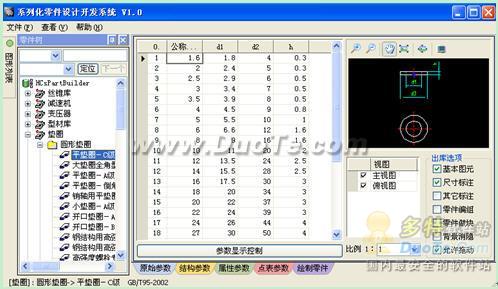

  3.系列化零件库

  在软件的系列化零件库中,包括了44大类1800个零件(垫圈、螺栓、螺母、螺柱等等一些机械中常用的零件),在图库中可以查看、修改要插入零件的数据,也可以把设计师原有的图形添加到系列化零件库中,这给设计师提供了极大的方便。

浩辰CAD教程机械之实际功能应用

图3

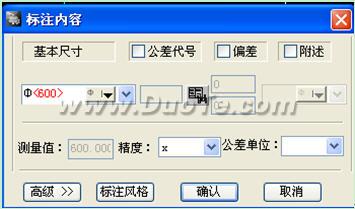

  4.尺寸标注中的智能标注

  选择该功能后,我们可以直接对直线、圆、弧、角度等图形进行标注(具体可根据命令行的提示进行操作),而智能标注功能能够使标注更加方便快捷,种类更加多样化。在标注后,我们还可以双击标注的尺寸,对添加好的尺寸在进行相应的编辑

浩辰CAD教程机械之实际功能应用

图4

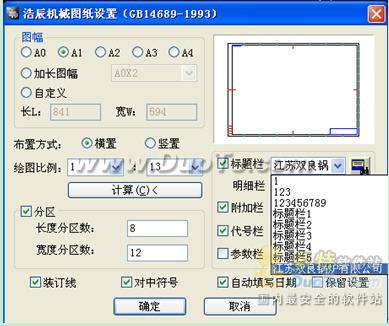

  5.图纸设置

  在我们用软件绘制出图纸之后,可以向绘制的图形中插入国标或自定义的图框自定义图框,并可以调整绘图的比例,选择是否添加标题栏、附加栏、代号栏、参数栏等。

浩辰CAD教程机械之实际功能应用

图5

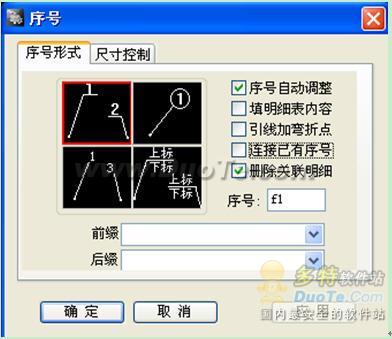

  6.插入序号

  在图纸中插入图框后,我们可以在图形中插入序号和生成明细表,浩辰CAD机械软件提供四种序号的表现形式,可以支持我们添加前后缀及一些相关设计和尺寸控制。

浩辰CAD教程机械之实际功能应用

图6

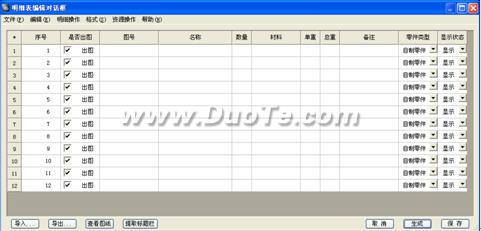

  7.明细表生成

  该功能支持我们把插入的序号直接生成一个表格,生成明细表后,双击生成的明细表或者在屏幕菜单中点击“明细表处理”对表格内容进行添加,包括图号、名称、数量、材料等。添加完表格之后,我们可以打印CAD表格或导出为Excel表格。

浩辰CAD教程机械之实际功能应用

图7

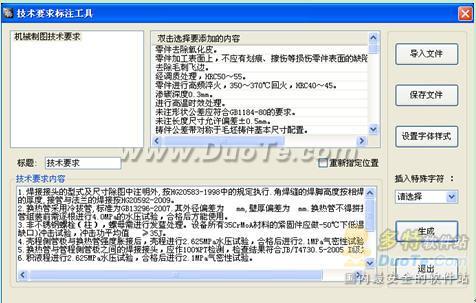

  8.技术要求标注工具

  如果要在图纸中添加技术要求标注,我们可以直接双击软件中已经添加的常用词句,也可以导入已经添加好的TXT文档,之后点击“生成”就可以了。

浩辰CAD教程机械之实际功能应用

图8

   以上是浩辰CAD机械软件的几个基本功能介绍
