浩辰CAD教程电气之弱电平面图

8.5分
出处:网络 时间:2011-12-29

您可能感兴趣的话题: 浩辰CAD

核心提示:在浩辰CAD电气2011软件中,演示用户应如何在弱电平面图的绘制中定义和修改参数。

  在浩辰CAD电气2011软件中,强电平面设计和弱电平面设计是作为两个独立的功能模块存在的。虽然两个模块的操作模式和操作界面基本一样,但是其具体内容却是不一样的,如图块、图块类别、线缆类型等。

  为了让读者更直观的了解弱电平面设计,我们在浩辰CAD官网下载了浩辰CAD电气2011软件,并实际演示用户应如何在弱电平面图的绘制中定义和修改参数。

  弱电平面设计包括线缆布置和设备布置两个方面的内容。首先,让我们来看一下线缆布置。

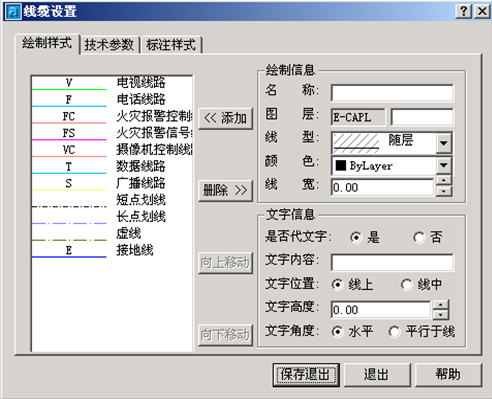

  通过线缆布置功能,我们可以根据设置和定义设备布置相关参数和线缆形式。在线缆设置对话框中,我们可以看出,其操作和强电平面设计完全相同,其它设备的有关设置也和强电平面操作也完全相同,不同的是线缆设置的线型和标注定义的设备类别(如图1)。

浩辰CAD教程电气之弱电平面图

图1

  接下来,我们就需要输入设备插入参数,进行线型比例调整、探测器计算等操作,限于篇幅,我这里就不多做介绍了。

  然后,让我们来看一下设备布置。

  要想使用设备布置功能,我们可以点击【弱电平面图】--【设备布置】,对弱电设备进行布置。布置方法包括任意布置、参数布置、线上布置、行列布置、圆弧布置、沿墙布置、多个沿墙布置、房间均匀布置、开关自动布置、插座穿墙布置等功能。

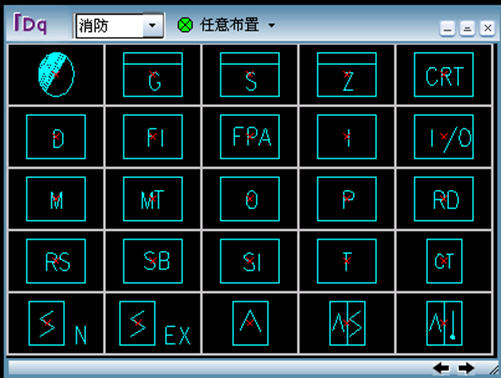

  执行【设备布置】命令,软件会弹出对话框,在对话框中,用户可以进行相关参数的修改(如图2)。

浩辰CAD教程电气之弱电平面图

图2

  在修改了相关参数之后,我们需要依次点击【弱电平面图】--【设备选择赋值】或【弱电平面图】--【设备整赋值】来将型号规格等信息赋值给平面设备。

  完成了线缆布置和设备布置之后,我们所要设计的弱电平面图就已经初具雏形了。可以看出,弱电平面设计和强电平面设计在功能上存在诸多不同,操作的细节也有差异。只有熟练的掌握了两者的区别,才有可能在日后的实际应用中得心应手。
