开发一个调试JSP的Eclipse插件

8.0分
出处:网络 时间:2011-07-05

您可能感兴趣的话题: JSP

核心提示:本文通过开发一个JSP 编辑器插件的示例,介绍了 Eclipse 中设置 JSP 断点的方法

  本文通过开发一个JSP 编辑器插件的示例,介绍了 Eclipse 中设置 JSP 断点的方法,以及如何远程调试 JSP。作为基础知识,本文的前两部分描述了 JAVA Debug 和 JSR-45 的基本原理。

  环境要求: 本文的代码是在 Eclipse3.0.0,JDK1.4.2 和 Tomcat5.0.5 上测试过的。

  JAVA 调试框架(JPDA)简介

  JPDA 是一个多层的调试框架,包括 JVMDI、JDWP、JDI 三个层次。JAVA 虚拟机提供了 JPDA 的实现。其开发工具作为调试客户端,可以方便的与虚拟机通讯,进行调试。Eclipse 正是利用 JPDA 调试 JAVA 应用,事实上,所有 JAVA 开发工具都是这样做的。SUN JDK 还带了一个比较简单的调试工具以及示例。

  JVMDI 定义了虚拟机需要实现的本地接口
JDWP 定义了JVM与调试客户端之间的通讯协议

  调试客户端和JVM 既可以在同一台机器上,也可以远程调试。JDK 会包含一个默认的实现 jdwp.dll,JVM 允许灵活的使用其他协议代替 JDWP。SUN JDK 有两种方式传输通讯协议:Socket 和共享内存(后者仅仅针对 Windows),一般我们都采用 Socket 方式。

  你可以用下面的参数,以调试模式启动JVM

  -Xdebug -Xnoagent -Xrunjdwp:transport=dt_socket,address=8000,server=y,suspend=n -Xrunjdwp JVM 加载 jdwp.dll transport=dt_socket 使用 Socket 传输 address 表示调试端口号 server=y 表示 JVM 作为服务器,建立 Socket suspend=n 表示启动过程中,JVM 不会挂起去等待调试客户端连接

  JDI 则是一组JAVA接口

  如果是一个 JAVA 的调试客户端,只要实现 JDI 接口,利用JDWP协议,与虚拟机通讯,就可以调用JVMDI了。

  下图为 JPDA 的基本架构:

  Components Debugger Interface / |-----------------------| / | VM | debuggee ----( |-----------------------| <------- JVMDI - Java VM Debug Interface | back-end | |-----------------------| / | comm channel -( | <--------------- JDWP - Java Debug Wire Protocol | |---------------------| | front-end | |---------------------| <------- JDI - Java Debug Interface | UI | |---------------------|
  Eclipse作为一个基于 JAVA 的调试客户端,利用 org.eclipse.jdt.debug Plugin 提供了JDI 的具体实现。JDI 接口主要包含下面 4 个包

  com.sun.jdi com.sun.jdi.connect com.sun.jdi.event com.sun.jdi.request   本文不对 JDI 进行深入阐述,这里重点介绍 JDI 中与断点相关的接口。

  com.sun.jdi

  主要是JVM(VirtualMachine) 线程(ThreadReference) 调用栈(StackFrame) 以及类型、实例的描述。利用这组接口,调试客户端可以用类似类反射的方式,得到所有类型的定义,动态调用 Class 的方法。
com.sun.jdi.event

  封装了JVM 产生的事件, JVM 正是将这些事件通知给调试客户端的。例如 BreakpointEvent 就是 JVM 执行到断点的时候,发出的事件;ClassPrepareEvent就是 Class 被加载时发出的事件。

  com.sun.jdi.request

  封装了调试客户端可以向 JVM发起的请求。例如 BreakpointRequest 向 JVM 发起一个添加断点的请求;ClassPrepareRequest 向 JVM 注册一个类加载请求,JVM 在加载指定 Class 的时候,就会发出一个 ClassPrepareEvent 事件。
  JSR-45规范

  JSR-45(Debugging Support for Other Languages)为那些非 JAVA 语言写成,却需要编译成 JAVA 代码,运行在 JVM 中的程序,提供了一个进行调试的标准机制。也许字面的意思有点不好理解,什么算是非 JAVA 语言呢?其实 JSP 就是一个再好不过的例子,JSR-45 的样例就是一个 JSP。

  JSP的调试一直依赖于具体应用服务器的实现,没有一个统一的模式,JSR-45 针对这种情况,提供了一个标准的模式。我们知道,JAVA 的调试中,主要根据行号作为标志,进行定位。但是 JSP 被编译为 JAVA 代码之后,JAVA 行号与 JSP 行号无法一一对应,怎样解决呢?

  JSR-45 是这样规定的:JSP 被编译成 JAVA 代码时,同时生成一份 JSP 文件名和行号与 JAVA 行号之间的对应表(SMAP)。JVM 在接受到调试客户端请求后,可以根据这个对应表(SMAP),从 JSP 的行号转换到 JAVA 代码的行号;JVM 发出事件通知前, 也根据对应表(SMAP)进行转化,直接将 JSP 的文件名和行号通知调试客户端。

  我们用 Tomcat 5.0 做个测试,有两个 JSP,Hello.jsp 和 greeting.jsp,前者 include 后者。Tomcat会将他们编译成 JAVA 代码(Hello_jsp.java),JAVA Class(Hello_jsp.class) 以及 JSP 文件名/行号和 JAVA 行号之间的对应表(SMAP)。

  Hello.jsp:

  1 2 3 4 5 6 7 8

  greeting.jsp: 1 Hello There! 2 Goodbye on

  JSP 编译后产生的Hello_jsp.java 如下:Hello_jsp.java: 1 package org.apache.jsp; 2 3 import javax.servlet.*; 4 import javax.servlet.http.*; 5 import javax.servlet.jsp.*; 6 7 public final class Hello_jsp extends org.apache.jasper.runtime.HttpJspBase 8 implements org.apache.jasper.runtime.JspSourceDependent { 9 10 private static java.util.Vector _jspx_dependants; 11 12 static { 13 _jspx_dependants = new java.util.Vector(1); 14 _jspx_dependants.add("/greeting.jsp"); 15 } 16 17 public java.util.List getDependants() { 18 return _jspx_dependants; 19 } 20 21 public void _jspService(HttpServletRequest request, HttpServletResponse response) 22 throws java.io.IOException, ServletException { 23 24 JspFactory _jspxFactory = null; 25 PageContext pageContext = null; 26 HttpSession session = null; 27 ServletContext application = null; 28 ServletConfig config = null; 29 JspWriter out = null; 30 Object page = this; 31 JspWriter _jspx_out = null; 32 33 34 try { 35 _jspxFactory = JspFactory.getDefaultFactory(); 36 response.setContentType("text/html"); 37 pageContext = _jspxFactory.getPageContext(this, request, response, 38 null, true, 8192, true); 39 application = pageContext.getServletContext(); 40 config = pageContext.getServletConfig(); 41 session = pageContext.getSession(); 42 out = pageContext.getOut(); 43 _jspx_out = out; 44 45 out.write(" "); 46 out.write(" "); 47 out.write(" "); 49 out.write(" "); 50 out.write(" "); 51 out.write("Hello There!"); 52 out.write(" Goodbye on "); 53 out.write(String.valueOf( new java.util.Date() )); 54 out.write(" "); 55 out.write(" "); 56 out.write(" "); 57 out.write(" "); 58 } catch (Throwable t) { 59 if (!(t instanceof javax.servlet.jsp.SkipPageException)){ 60 out = _jspx_out; 61 if (out != null && out.getBufferSize() != 0) 62 out.clearBuffer(); 63 if (pageContext != null) pageContext.handlePageException(t); 64 } 65 } finally { 66 if (_jspxFactory != null) _jspxFactory.releasePageContext ( pageContext); 67 } 68 } 69 }  Tomcat 又将这个 JAVA 代码编译为 Hello_jsp.class,他们位于: $Tomcat_install_path$workStandalonelocalhost\_ 目录下。但是 JSP 文件名/行号和 JAVA 行号的对应表(以下简称SMAP) 在哪里呢?答案是,它保存在 Class 中。如果用 UltraEdit 打开这个 Class 文件,就可以找到 SourceDebugExtension 属性,这个属性用来保存 SMAP。  JVM 规范定义了 ClassFile 中可以包含 SourceDebugExtension 属性,保存 SMAP:SourceDebugExtension_attribute { u2 attribute_name_index; u4 attribute_length; u1 debug_extension[attribute_length]; }   我用 javassist 做了一个测试(javassist可是一个好东东,它可以动态改变Class的结构,JBOSS 的 AOP就利用了javassist,这里我们只使用它读取ClassFile的属性)public static void main(String[] args) throws Exception{ String[]files = {    "E:\Tomcat5_0_5\work\Catalina\localhost\_\org\apache\jsp\Hello_jsp.class", };  for(int k = 0; k < files.length; k++){   String file = files[k];   System.out.println("Class : " + file);   ClassFile classFile = new ClassFile(new DataInputStream(new FileInputStream(file)));     AttributeInfo attributeInfo = classFile.getAttribute("SourceDebugExtension");   System.out.println("attribute name :" + attributeInfo.getName() + "] ");   byte[]bytes = attributeInfo.get();   String str = new String(bytes);   System.out.println(str); } }   这段代码显示了SourceDebugExtension 属性,你可以看到SMAP 的内容。编译JSP后,SMAP 就被写入 Class 中, 你也可以利用 javassist 修改 ClassFile 的属性。  下面就是 Hello_jsp.class 中保存的 SMAP 内容:SMAP E:Tomcat5_0_5workCatalinalocalhost\_orgapachejspHello_jsp.java JSP *S JSP *F + 0 Hello.jsp /Hello.jsp + 1 greeting.jsp /greeting.jsp *L 1:45 2:46 3:47 3:48 4:49 5:50 1#1:51 1:52 2:53 7#0:56 8:57 *E  首先注明JAVA代码的名称:Hello_jsp.java,然后是 stratum 名称: JSP。随后是两个JSP文件的名称 :Hello.jsp、greeting.jsp。两个JSP文件共10行,产生的Hello_jsp共69行代码。最后也是最重要的内容就是源文件文件名/行号和目标文件行号的对应关系(*L 与 *E之间的部分)  在规范定义了这样的格式:  源文件行号 # 源文件代号,重复次数 : 目标文件开始行号,目标文件行号每次增加的数量 (InputStartLine # LineFileID , RepeatCount : OutputStartLine , OutputLineIncrement)  源文件行号(InputStartLine) 目标文件开始行号(OutputStartLine) 是必须的。下面是对这个SMAP具体的说明:1:45 2:46 3:47 3:48 4:49 5:50(没有源文件代号,默认为Hello.jsp)

  本文通过开发一个JSP 编辑器插件的示例,介绍了 Eclipse 中设置 JSP 断点的方法,以及如何远程调试 JSP。作为基础知识,本文的前两部分描述了 JAVA Debug 和 JSR-45 的基本原理。   环境要求: 本文的代码是在 Eclipse3.0.0,JDK1.4.2 和 Tomcat5.0.5 上测试过的。  JAVA 调试框架(JPDA)简介  JPDA 是一个多层的调试框架,包括 JVMDI、JDWP、JDI 三个层次。JAVA 虚拟机提供了 JPDA 的实现。其开发工具作为调试客户端,可以方便的与虚拟机通讯,进行调试。Eclipse 正是利用 JPDA 调试 JAVA 应用,事实上,所有 JAVA 开发工具都是这样做的。SUN JDK 还带了一个比较简单的调试工具以及示例。JVMDI 定义了虚拟机需要实现的本地接口 JDWP 定义了JVM与调试客户端之间的通讯协议 调试客户端和JVM 既可以在同一台机器上,也可以远程调试。JDK 会包含一个默认的实现 jdwp.dll,JVM 允许灵活的使用其他协议代替 JDWP。SUN JDK 有两种方式传输通讯协议:Socket 和共享内存(后者仅仅针对 Windows),一般我们都采用 Socket 方式。你可以用下面的参数,以调试模式启动JVM-Xdebug -Xnoagent -Xrunjdwp:transport=dt_socket,address=8000,server=y,suspend=n -Xrunjdwp JVM 加载 jdwp.dll transport=dt_socket 使用 Socket 传输 address 表示调试端口号 server=y 表示 JVM 作为服务器,建立 Socket suspend=n 表示启动过程中,JVM 不会挂起去等待调试客户端连接JDI 则是一组JAVA接口 如果是一个 JAVA 的调试客户端,只要实现 JDI 接口,利用JDWP协议,与虚拟机通讯,就可以调用JVMDI了。  下图为 JPDA 的基本架构:Components Debugger Interface / |-----------------------| / | VM | debuggee ----( |-----------------------| <------- JVMDI - Java VM Debug Interface | back-end | |-----------------------| / | comm channel -( | <--------------- JDWP - Java Debug Wire Protocol | |---------------------| | front-end | |---------------------| <------- JDI - Java Debug Interface | UI | |---------------------|

  Eclipse作为一个基于 JAVA 的调试客户端,利用 org.eclipse.jdt.debug Plugin 提供了JDI 的具体实现。JDI 接口主要包含下面 4 个包com.sun.jdi com.sun.jdi.connect com.sun.jdi.event com.sun.jdi.request   本文不对 JDI 进行深入阐述,这里重点介绍 JDI 中与断点相关的接口。com.sun.jdi 主要是JVM(VirtualMachine) 线程(ThreadReference) 调用栈(StackFrame) 以及类型、实例的描述。利用这组接口,调试客户端可以用类似类反射的方式,得到所有类型的定义,动态调用 Class 的方法。 com.sun.jdi.event 封装了JVM 产生的事件, JVM 正是将这些事件通知给调试客户端的。例如 BreakpointEvent 就是 JVM 执行到断点的时候,发出的事件;ClassPrepareEvent就是 Class 被加载时发出的事件。 com.sun.jdi.request 封装了调试客户端可以向 JVM发起的请求。例如 BreakpointRequest 向 JVM 发起一个添加断点的请求;ClassPrepareRequest 向 JVM 注册一个类加载请求,JVM 在加载指定 Class 的时候,就会发出一个 ClassPrepareEvent 事件。   JSR-45规范  JSR-45(Debugging Support for Other Languages)为那些非 JAVA 语言写成,却需要编译成 JAVA 代码,运行在 JVM 中的程序,提供了一个进行调试的标准机制。也许字面的意思有点不好理解,什么算是非 JAVA 语言呢?其实 JSP 就是一个再好不过的例子,JSR-45 的样例就是一个 JSP。  JSP的调试一直依赖于具体应用服务器的实现,没有一个统一的模式,JSR-45 针对这种情况,提供了一个标准的模式。我们知道,JAVA 的调试中,主要根据行号作为标志,进行定位。但是 JSP 被编译为 JAVA 代码之后,JAVA 行号与 JSP 行号无法一一对应,怎样解决呢?  JSR-45 是这样规定的:JSP 被编译成 JAVA 代码时,同时生成一份 JSP 文件名和行号与 JAVA 行号之间的对应表(SMAP)。JVM 在接受到调试客户端请求后,可以根据这个对应表(SMAP),从 JSP 的行号转换到 JAVA 代码的行号;JVM 发出事件通知前, 也根据对应表(SMAP)进行转化,直接将 JSP 的文件名和行号通知调试客户端。

  我们用 Tomcat 5.0 做个测试,有两个 JSP,Hello.jsp 和 greeting.jsp,前者 include 后者。Tomcat会将他们编译成 JAVA 代码(Hello_jsp.java),JAVA Class(Hello_jsp.class) 以及 JSP 文件名/行号和 JAVA 行号之间的对应表(SMAP)。  Hello.jsp: 1 2 3 4 5 6 7 8   greeting.jsp: 1 Hello There! 2 Goodbye on   JSP 编译后产生的Hello_jsp.java 如下:Hello_jsp.java: 1 package org.apache.jsp; 2 3 import javax.servlet.*; 4 import javax.servlet.http.*; 5 import javax.servlet.jsp.*; 6 7 public final class Hello_jsp extends org.apache.jasper.runtime.HttpJspBase 8 implements org.apache.jasper.runtime.JspSourceDependent { 9 10 private static java.util.Vector _jspx_dependants; 11 12 static { 13 _jspx_dependants = new java.util.Vector(1); 14 _jspx_dependants.add("/greeting.jsp"); 15 } 16 17 public java.util.List getDependants() { 18 return _jspx_dependants; 19 } 20 21 public void _jspService(HttpServletRequest request, HttpServletResponse response) 22 throws java.io.IOException, ServletException { 23 24 JspFactory _jspxFactory = null; 25 PageContext pageContext = null; 26 HttpSession session = null; 27 ServletContext application = null; 28 ServletConfig config = null; 29 JspWriter out = null; 30 Object page = this; 31 JspWriter _jspx_out = null; 32 33 34 try { 35 _jspxFactory = JspFactory.getDefaultFactory(); 36 response.setContentType("text/html"); 37 pageContext = _jspxFactory.getPageContext(this, request, response, 38 null, true, 8192, true); 39 application = pageContext.getServletContext(); 40 config = pageContext.getServletConfig(); 41 session = pageContext.getSession(); 42 out = pageContext.getOut(); 43 _jspx_out = out; 44 45 out.write(" "); 46 out.write(" "); 47 out.write(" "); 49 out.write(" "); 50 out.write(" "); 51 out.write("Hello There!"); 52 out.write(" Goodbye on "); 53 out.write(String.valueOf( new java.util.Date() )); 54 out.write("

  Tomcat 又将这个 JAVA 代码编译为 Hello_jsp.class,他们位于: $Tomcat_install_path$workStandalonelocalhost\_ 目录下。但是 JSP 文件名/行号和 JAVA 行号的对应表(以下简称SMAP) 在哪里呢?答案是,它保存在 Class 中。如果用 UltraEdit 打开这个 Class 文件,就可以找到 SourceDebugExtension 属性,这个属性用来保存 SMAP。

  JVM 规范定义了 ClassFile 中可以包含 SourceDebugExtension 属性,保存 SMAP:

  SourceDebugExtension_attribute { u2 attribute_name_index; u4 attribute_length; u1 debug_extension[attribute_length]; }
  我用 javassist 做了一个测试(javassist可是一个好东东,它可以动态改变Class的结构,JBOSS 的 AOP就利用了javassist,这里我们只使用它读取ClassFile的属性)

  public static void main(String[] args) throws Exception{ String[]files = {    "E:\Tomcat5_0_5\work\Catalina\localhost\_\org\apache\jsp\Hello_jsp.class", };  for(int k = 0; k < files.length; k++){   String file = files[k];   System.out.println("Class : " + file);   ClassFile classFile = new ClassFile(new DataInputStream(new FileInputStream(file)));     AttributeInfo attributeInfo = classFile.getAttribute("SourceDebugExtension");   System.out.println("attribute name :" + attributeInfo.getName() + "] ");   byte[]bytes = attributeInfo.get();   String str = new String(bytes);   System.out.println(str); } }
  这段代码显示了SourceDebugExtension 属性,你可以看到SMAP 的内容。编译JSP后,SMAP 就被写入 Class 中, 你也可以利用 javassist 修改 ClassFile 的属性。

  下面就是 Hello_jsp.class 中保存的 SMAP 内容:

  SMAP E:Tomcat5_0_5workCatalinalocalhost\_orgapachejspHello_jsp.java JSP *S JSP *F + 0 Hello.jsp /Hello.jsp + 1 greeting.jsp /greeting.jsp *L 1:45 2:46 3:47 3:48 4:49 5:50 1#1:51 1:52 2:53 7#0:56 8:57 *E
  首先注明JAVA代码的名称:Hello_jsp.java,然后是 stratum 名称: JSP。随后是两个JSP文件的名称 :Hello.jsp、greeting.jsp。两个JSP文件共10行,产生的Hello_jsp共69行代码。最后也是最重要的内容就是源文件文件名/行号和目标文件行号的对应关系(*L 与 *E之间的部分)

  在规范定义了这样的格式:

  源文件行号 # 源文件代号,重复次数 : 目标文件开始行号,目标文件行号每次增加的数量
(InputStartLine # LineFileID , RepeatCount : OutputStartLine , OutputLineIncrement)

  源文件行号(InputStartLine) 目标文件开始行号(OutputStartLine) 是必须的。下面是对这个SMAP具体的说明:

  1:45 2:46 3:47 3:48 4:49 5:50(没有源文件代号,默认为Hello.jsp)

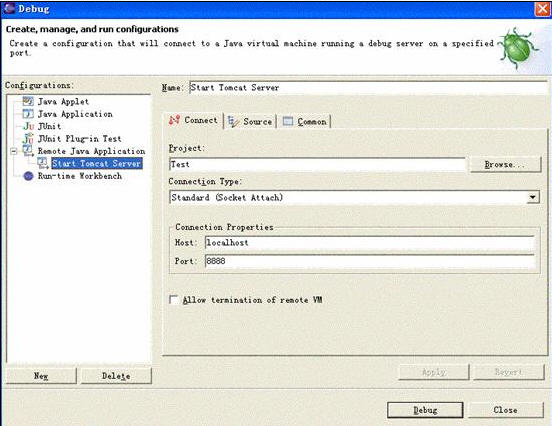

  调试JSP  现在我们可以调试 JSP 了。  (1)运行 JSP_DEBUG plugin  首先在 run ->run 中添加一个 Run-time Workbench,点击 run 按钮,Eclipse 的Plugin开发环境会启动一个新的Eclipse,这个新启动的 Eclipse 中,我们创建的 JSP_DEBUG plugin 就可以使用了。新建 一个 JAVA 项目 Test (注意,一定要是JAVA项目),新建一个 Hello.jsp 和 greeting.jsp,打开Hello.jsp,在编辑器左侧标尺双击,就出现了一个断点。  (2)以 Debug 模式启动Tomcat:  windows 开始 ->运行,键入 cmd,启动一个命令行窗口:  cd E:Tomcat5_0_5in   (我的 Tomcat 安装在 E:Tomcat5_0_5 目录,JDK 安装在 D:j2sdk1.4.2)D:j2sdk1.4.2injava -Xdebug -Xnoagent -Xrunjdwp:transport=dt_socket,address=8888,server=y,suspend=n -Djava.endorsed.dirs="..commonendorsed" -classpath "D:j2sdk1.4.2lib ools.jar;..inootstrap.jar" -Dcatalina.base=".." -Dcatalina.home=".." -Djava.io.tmpdir=".. emp" org.apache.catalina.startup.Bootstrap start   -Xdebug -Xnoagent -Xrunjdwp:transport=dt_socket,address=8888,server=y,suspend=n 表示以调试方式启动,端口号是 8888 classpath中要加入 D:j2sdk1.4.2lib ools.jar,因为我是 Tomcat5.0.5,如果是5.5就不需要了。  (3) 测试Hello.jsp  将 Hello.jsp 和 greeting.jsp 拷贝到 E:Tomcat5_0_5webappsROOT 目录,从浏览器访问 Hello.jsp http://localhost:8000/Hello.jsp。成功的话就可以继续下面的工作了,如果失败,检查你的Tomcat设置。  (4)启动远程调试  在 Eclipse 中启动远程调试,将 Eclipse 作为一个 Debug 客户端,连接到 Tomcat 。在 Java 透视图中,点击 Run ->Debug ,添加一个 Remote Java Application,名称是 Start Tomcat Server(不能错,因为我们要根据这个名称,判断当前的 Web Server 类型)  project是创建的 Test 项目  Port 为 8888,和启动 Tomcat 时设置的一样

开发一个调试JSP的Eclipse插件

  点击 Debug 按钮,就可以连接到 Tomcat 上了。切换到 Debug 透视图,在Debug 视图中,能够看到所有 Tomcat 中线程的列表。

  (5)调试Hello.jsp

  为 Hello.jsp 添加断点,然后从浏览器访问Hello.jsp,就可以在断点处挂起了。你可以使用单步执行,也可以在Variables视图查看jsp中的变量信息。

  由于 Eclipse 自身的实现,现在的 JSP Editor 有一个问题,单步执行到 include jsp 行后,会从Hello.jsp的1行再次执行。这是因为 Eclipse JDT Debug视图缓存了 StackFrame 中已经打开的Editor,StackFrame不改变时,不会再重新计算当前调试的是否是其他Resource。本来应该打开 greeting.jsp的,现在却从 Hello.jsp 的第 1 行开始执行了。

  结束语

  很多集成开发环境都支持 JSP 的调试,在 Eclipse 中也有 MyEclipse 这样的插件完成类似的功能。但是在 JSR-45 规范产生前,每种应用服务器对 JSP Debug 的实现是不一样的,例如 WebSphere 5 就是在 JSP 编译产生的 JAVA 代码中加入了两个数组,表示源文件和行号的对应信息。Tomcat 率先实现了 JSR-45 规范,WebSphere 6.0 现在也采取这种模式, 有兴趣的话,可以查看 WebSphere 6.0 编译的 Class,和 Tomcat 不一样,SMAP 文件会和java代码同时产生。

  但是启动server前,需要设置 JVM 参数 was.debug.mode = true

  同时在 ibm-web-ext.xmi 中设置
